Взрывозащищенные корпуса из алюминиевого сплава с видом защиты 1 Ex d IIC серии УНВ(С) с резьбовым соединением и УНВ(С) с резьбовым соединением с окном

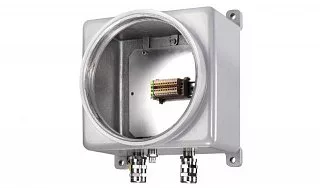

Взрывозащищенный корпус УНВ(С)-1515 из алюминиевого сплава

Name: Взрывозащищенный корпус УНВ(С)-1515 из алюминиевого сплава
Brand: ООО НПО ЛЕГИОН
Rating: 4.6 (15 reviews)

Наличие

Есть

Доставка

По России и СНГ

Оплата

Безналичный расчет

Цена

По запросу

Контакты

8 (800) 500-51-37 info@legionural.ru

Технические характеристики

Описание
Технические характеристики
Применение
Преимущества
Как купить

Взрывозащищённый корпус УНВ(С)-1515 из алюминиевого сплава предназначен для размещения малогабаритных электротехнических компонентов во взрывоопасных средах. Компактная квадратная конструкция с резьбовым соединением крышки подходит для создания локальных устройств управления, коммутации и промышленного контроля.

Наружные габариты корпуса — 154 × 154 × 120 мм, размер внутренней монтажной пластины — 90 × 90 мм. Масса — 3 кг. Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Стандартный цвет — серый RAL 9006.

Конструкция выполнена по принципу взрывонепроницаемой оболочки Ex d группы IIC. Резьбовое соединение крышки является элементом взрывозащиты. Конкретная маркировка и температурный класс готового оборудования определяются выбранным исполнением и характеристиками устанавливаемых компонентов.

Степень защиты — IP66/67. Предусмотрены температурные исполнения с нижними пределами −60, −40 или −20 °C и верхними пределами +40, +60 или +80 °C.

Для подключения внешних электрических цепей возможна подготовка резьбовых отверстий под кабельные вводы. Их количество, размеры и расположение согласовываются с учётом конструкции корпуса и требований к сохранению взрывозащиты.

Вид

Габаритные размеры, мм

154 × 154 × 120

Внутренняя монтажная пластина, мм

90 × 90

Материал корпуса и крышки

коррозионностойкий модифицированный алюминиевый сплав

Соединение крышки

резьбовое

Степень защиты

IP66/67

Зоны применения

1, 2

Диапазон рабочих температур

−60/−40/−20…+40/+60/+80 °C

Стандартный цвет

RAL 9006

Масса, кг

УНВ(С)-1515 применяется при создании компактных взрывозащищённых устройств коммутации, сигнализации, локального управления и технологического контроля.

Монтажная пластина размером 90 × 90 мм позволяет устанавливать отдельные малогабаритные компоненты. При разработке оборудования учитываются размеры аппаратуры, количество электрических соединений и необходимое пространство для подключения проводников.

Корпус может использоваться на нефтегазовых, нефтехимических и других промышленных объектах. Эксплуатация готового оборудования во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям эксплуатации.

Основная особенность УНВ(С)-1515 — компактная квадратная конструкция с небольшой монтажной пластиной. Модель подходит для локальных электротехнических узлов, не требующих установки крупногабаритной аппаратуры.

Резьбовое соединение крышки является частью взрывонепроницаемой конструкции Ex d, предназначенной для локализации возможного внутреннего взрыва. Возможность согласования кабельных отверстий позволяет учитывать расположение внутренних компонентов и направление подключения кабельных линий.

Коррозионностойкий алюминиевый сплав обеспечивает защиту материала корпуса при эксплуатации в соответствующих промышленных условиях. Степень защиты IP66/67 предусматривает защиту оболочки от проникновения пыли и воды.

В НПО «Легион» можно заказать взрывозащищённый корпус УНВ(С)-1515 из алюминиевого сплава с резьбовым соединением крышки для комплектации компактного промышленного электротехнического оборудования.

Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов. Дополнительно согласовываются характеристики электрических цепей, количество, тип и расположение кабельных вводов, температурное исполнение и необходимая комплектация.
