Светодиодный светильник Diora Unit PRO 32 Avto 55
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Unit PRO 32 Avto 55 — светодиодный светильник мощностью 55 Вт для наружного освещения автомобильных дорог, транспортных проездов, парковочных комплексов и территорий предприятий. Модель выпускается в исполнении Avto с двумя вариантами широкой боковой кривой силы света (КСС): Ш3 и Ш4.
Световой поток составляет 7700 лм с оптикой Ш3 и 8100 лм с оптикой Ш4. Для каждой КСС предусмотрены три значения цветовой температуры — 3000, 4000 и 5000 К — и два способа крепления: консоль и лира.
Diora Unit PRO 32 Avto 55 относится к компактному типоразмеру серии Unit PRO. Модель сочетает небольшие габариты корпуса с возможностью выбора светораспределения и монтажного исполнения для конкретной осветительной установки.
Особенность Avto заключается в отдельном исполнении оборудования с самостоятельными артикулами. При заказе необходимо учитывать обозначение Avto, поскольку стандартные модификации аналогичной мощности имеют другую номенклатуру.
Светораспределение Ш3 и Ш4
При выборе Diora Unit PRO 32 Avto 55 основное значение имеет требуемая форма распределения света. Обе оптические системы относятся к широкой боковой КСС, но имеют разные угловые характеристики.
КСС Ш3 — 150° × 90°. Формирует широкое распределение силы света в двух плоскостях. При мощности 55 Вт световой поток составляет 7700 лм.
Такое исполнение рассматривается для осветительных установок, где необходимо распределять свет по достаточно широкой поверхности. При этом пригодность конкретной КСС зависит от расположения опор, высоты установки и геометрии объекта.
КСС Ш4 — 150° × 75°. Отличается от Ш3 меньшим углом распределения в одной из плоскостей. При той же мощности 55 Вт световой поток составляет 8100 лм.
Выбор между Ш3 и Ш4 нельзя выполнять только по величине светового потока. Для автомобильной дороги или открытой площадки необходимо оценить освещённость поверхности и её равномерность при выбранной схеме установки.
| Параметр | Исполнение Ш3 | Исполнение Ш4 |
|---|---|---|
| Мощность, Вт | 55 | 55 |
| Световой поток, лм | 7700 | 8100 |
| Тип КСС | Широкая боковая | Широкая боковая |
| Номинальные углы | 150° × 90° | 150° × 75° |
| Цветовая температура, К | 3000 / 4000 / 5000 | 3000 / 4000 / 5000 |
| Крепление | Консоль / лира | Консоль / лира |
Для всех трёх вариантов цветовой температуры номинальный световой поток сохраняется одинаковым в пределах соответствующей КСС.
Консольное крепление и лира
Diora Unit PRO 32 Avto 55 предусматривает два варианта установки.

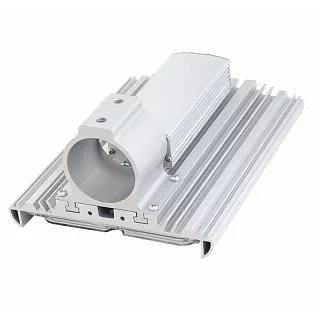

Консольное исполнение предназначено для размещения светильника на соответствующем кронштейне опоры наружного освещения. Такой способ установки используется в дорожных и территориальных осветительных системах.

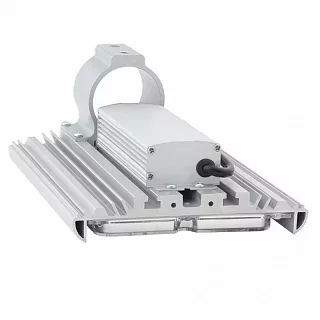

Крепление типа «лира» позволяет устанавливать светильник с применением предусмотренного конструкцией монтажного элемента. При выборе учитываются конструкция опоры, положение светильника и необходимость направления света на определённый участок.
Оба способа крепления предусмотрены для оптических систем Ш3 и Ш4.
Перед установкой необходимо проверить совместимость присоединительных элементов, характеристики несущей конструкции и допустимые нагрузки.
Цветовая температура и точные артикулы
Светильник выпускается с тремя вариантами коррелированной цветовой температуры.
3000 К — тёплый белый свет для осветительных установок с соответствующими требованиями к оттенку излучения.
4000 К — нейтральный белый свет, применяемый в системах наружного освещения городской и промышленной инфраструктуры.
5000 К — белый свет более холодного оттенка.
Для каждого значения цветовой температуры доступны обе оптические системы и оба способа крепления.
| КСС | Мощность, Вт | Световой поток, лм | Цветовая температура, К | Крепление | Артикул |
|---|---|---|---|---|---|
| Ш3 | 55 | 7700 | 3000 | Консоль | DUPRO55Sh3-3K-C-Avto |
| Ш3 | 55 | 7700 | 3000 | Лира | DUPRO55Sh3-3K-L-Avto |
| Ш3 | 55 | 7700 | 4000 | Консоль | DUPRO55Sh3-4K-C-Avto |
| Ш3 | 55 | 7700 | 4000 | Лира | DUPRO55Sh3-4K-L-Avto |
| Ш3 | 55 | 7700 | 5000 | Консоль | DUPRO55Sh3-5K-C-Avto |
| Ш3 | 55 | 7700 | 5000 | Лира | DUPRO55Sh3-5K-L-Avto |
| Ш4 | 55 | 8100 | 3000 | Консоль | DUPRO55Sh4-3K-C-Avto |
| Ш4 | 55 | 8100 | 3000 | Лира | DUPRO55Sh4-3K-L-Avto |
| Ш4 | 55 | 8100 | 4000 | Консоль | DUPRO55Sh4-4K-C-Avto |
| Ш4 | 55 | 8100 | 4000 | Лира | DUPRO55Sh4-4K-L-Avto |
| Ш4 | 55 | 8100 | 5000 | Консоль | DUPRO55Sh4-5K-C-Avto |
| Ш4 | 55 | 8100 | 5000 | Лира | DUPRO55Sh4-5K-L-Avto |
Каждая модификация имеет самостоятельный артикул с обозначением Avto. При выборе необходимо определить КСС, цветовую температуру и способ крепления.
Конструктивные особенности
Diora Unit PRO 32 Avto 55 относится к серии компактных светильников с алюминиевым корпусом размером 216 × 165 × 70 мм.
В конструкции размещаются светодиодные модули, электронные компоненты и оптическая система. Корпус обеспечивает их размещение и участвует в отводе тепла при работе оборудования.
Степень защиты IP67 предусматривает пыленепроницаемость и защиту корпуса от временного погружения в воду в пределах условий, установленных для данного класса.
Для наружной установки учитываются характеристики электрической сети, условия эксплуатации, способ крепления и положение светильника относительно освещаемой поверхности.
Технические характеристики
Применение
Автомобильные дороги и внутриквартальные проезды
Diora Unit PRO 32 Avto 55 может использоваться при организации освещения автомобильных дорог, подъездных путей и внутриквартальных проездов.
Для таких объектов необходимо обеспечить требуемое распределение света по дорожному полотну. При выборе учитываются ширина дороги, монтажная высота, расположение опор и расстояние между светильниками.
КСС Ш3 и Ш4 имеют различные угловые характеристики. Подходящий вариант определяется с учётом результатов светотехнического расчёта.
Парковочные комплексы
Светильник рассматривается для освещения открытых автомобильных парковок, стоянок служебного транспорта и территорий возле общественных и административных зданий.
При подборе оборудования учитываются расположение парковочных мест, ширина проездов, наличие пешеходных зон и требования к равномерности освещённости.
Возможность выбора между консольным креплением и лирой позволяет учитывать особенности монтажных конструкций.
Промышленные и складские территории
Diora Unit PRO 32 Avto 55 может применяться для освещения внутренних транспортных маршрутов предприятий, подъездов к складским помещениям и открытых участков производственных территорий.
Для таких объектов важны условия эксплуатации, расположение сооружений и обеспечение необходимой освещённости отдельных функциональных зон.
КСС подбирается с учётом конфигурации территории и предусмотренной схемы расположения оборудования.
Модернизация наружного освещения
При реконструкции действующих систем светильник может использоваться для замены ранее установленного оборудования.
Перед выбором проверяются совместимость крепления, состояние опор и кронштейнов, характеристики питающей сети и возможность достижения нормируемых светотехнических показателей.
Для исполнения Avto дополнительно учитываются особенности комплектации конкретной модификации.
Преимущества практического использования
Исполнение Avto. Светильник имеет самостоятельную номенклатуру и артикулы, позволяющие точно определить выбранное конструктивное исполнение.
Два варианта широкой боковой КСС. Оптика Ш3 и Ш4 позволяет подбирать распределение света для различных схем наружного освещения.
Световой поток до 8100 лм. При мощности 55 Вт исполнение Ш4 обеспечивает номинальную световую отдачу около 147,3 лм/Вт.
Консольное крепление и лира. Два варианта установки предусмотрены для каждой оптической системы.
Три значения цветовой температуры. Светильник выпускается с тёплым белым светом 3000 К, нейтральным 4000 К и более холодным белым светом 5000 К.
Степень защиты IP67. Корпус защищён от пыли и воздействия воды в пределах установленного класса.
Купить Светодиодный светильник Diora Unit PRO 32 Avto 55
В НПО «Легион» можно заказать светодиодный светильник Diora Unit PRO 32 Avto 55 мощностью 55 Вт для наружного освещения автомобильных дорог, парковочных комплексов, транспортных проездов и промышленных территорий.
Доступны модификации с КСС Ш3 и Ш4, световым потоком 7700 или 8100 лм, цветовой температурой 3000, 4000 или 5000 К и креплением «консоль» либо «лира».
При подборе учитываются требования к освещению объекта, характеристики оптической системы, конструкция крепления, условия электрического подключения и эксплуатации.
НПО «Легион» осуществляет поставки светодиодных светильников для строительства и модернизации систем наружного освещения по России.
