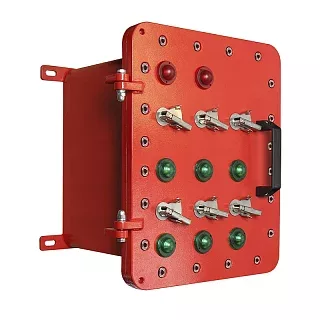

Взрывозащищенная клеммная коробка ЩОРВ-НТ322212 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание

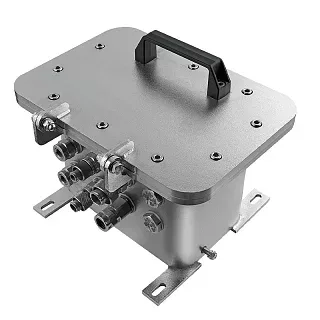

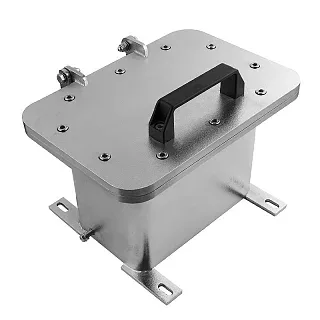

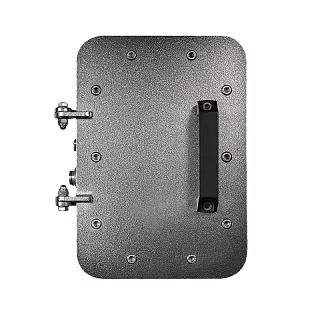

Взрывозащищенная клеммная коробка ЩОРВ-НТ322212 имеет внешние габариты 327×227×125 мм и внутренние размеры 229×129×77 мм. Модель подходит для компоновок, которым требуется увеличенная длина и ширина монтажного пространства при небольшой глубине корпуса.
Корпус фиксируется с помощью крепежных скоб. Межосевое расстояние между ними составляет 230 мм по вертикали и 225 мм по горизонтали, ширина крепежного отверстия — 9 мм. Эти размеры можно использовать при подготовке монтажной поверхности и разметке точек крепления.
Для установки клеммных зажимов и другого оборудования предусмотрена монтажная панель Щ3020Х размером 220×120 мм.
Монтажная панель
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 220 × 120 | 2 | 0,4 |
| Алюминиевый сплав | 220 × 120 | 2 | 0,1 |
Количество клеммных зажимов
Максимально возможное количество зажимов зависит от номинального сечения подключаемого провода.
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 94 |
| 1,5 | 94 |
| 2,5 | 64 |
| 4 | 54 |
| 6 | 42 |
| 10 | 17 |
| 16 | 14 |
| 25–35 | 10 |
| 50 | 9 |
| 70 | 8 |
| 95 | 6 |
При сечении провода 2,5 мм² в корпусе может быть установлено до 64 клеммных зажимов, при 6 мм² — до 42, при 16 мм² — до 14, при 50 мм² — до 9.
Технические характеристики
Применение
ЩОРВ-НТ322212 подходит для клеммных сборок, где требуется монтажная зона длиной 229 мм и шириной 129 мм при внутренней глубине 77 мм.
Модель можно подбирать под схемы с различным количеством соединений и сечением проводников. Например, корпус позволяет разместить до 54 клеммных зажимов для проводов сечением 4 мм², до 17 зажимов для 10 мм² или до 8 зажимов для 70 мм².
При проектировании необходимо учитывать внутренние габариты корпуса, размер монтажной панели 220×120 мм и присоединительные размеры крепежных скоб.
Преимущества практического использования
Внутренняя монтажная зона 229×129 мм позволяет разместить более широкую клеммную сборку по сравнению с предыдущим типоразмером ЩОРВ-НТ312012.
Для модели предусмотрены монтажные панели из нержавеющей стали и алюминиевого сплава одинакового размера 220×120 мм.
Вместимость корпуса нормирована для проводников различного сечения — от 1 до 95 мм², что позволяет подбирать комплектацию под конкретную электрическую схему.
Крепежные размеры корпуса приведены в понятном виде и могут быть использованы для предварительной разметки места установки.
Следующий типоразмер — ЩОРВ-НТ322220 с внешними габаритами 327×227×208 мм и внутренними размерами 229×129×160 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ322212 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ322212 по количеству клеммных зажимов, сечению подключаемых проводников, материалу монтажной панели, конфигурации кабельных вводов и требуемым дополнительным исполнениям.Похожие товары
