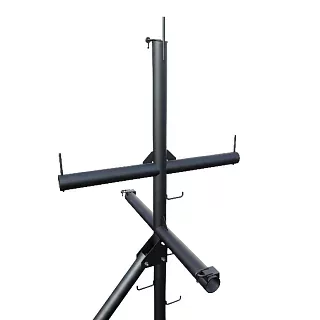

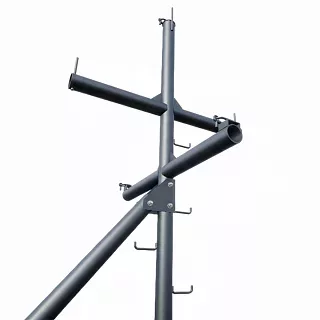

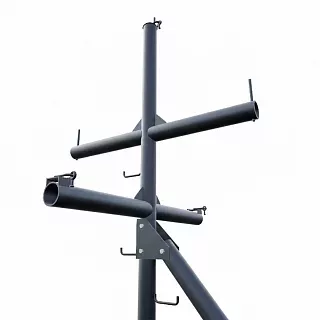

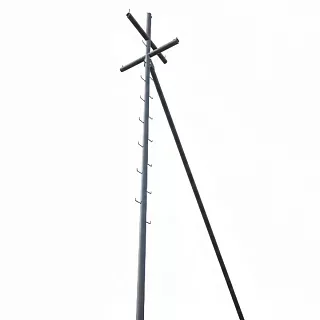

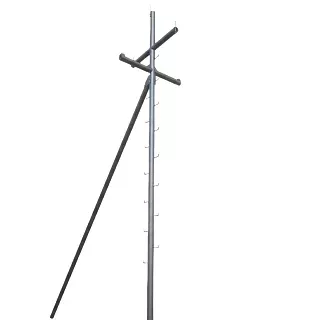

Переходная угловая анкерная опора ПУАт 10-1

Описание

Переходная угловая анкерная опора ПУАт 10-1 — стальная трубчатая опора для воздушных линий электропередачи напряжением 6–10 кВ, предназначенная для установки на переходных и угловых участках трассы. Конструкция рассчитана на восприятие продольных и поперечных нагрузок от тяжения проводов и обеспечивает надёжное закрепление линии при изменении направления и схемы подвеса.

Относится к опорам ВЛ 6–10 кВ из бурильных и отработанных труб и применяется при строительстве и реконструкции распределительных сетей различного назначения. Подкосная схема обеспечивает пространственную жёсткость и устойчивость при работе в сложных узлах линии.

Техническое описание и конструкция

ПУАт 10-1 относится к переходным угловым анкерным опорам. Она используется на участках, где одновременно присутствуют угловые и анкерные нагрузки, а также при переходах между различными схемами линии.

Основные параметры:

• Тип: переходная угловая анкерная опора.
• Назначение: ВЛ 6–10 кВ.
• Высота стойки: 9000 мм.
• Профиль стойки: 146 × 8 мм.
• Длина траверсы: 1930 мм.
• Профиль траверсы: 146 × 8 мм.
• Подкос 1: высота 9000 мм, профиль 146 × 8 мм.
• Подкос 2: высота 8700 мм, профиль 146 × 8 мм.
• Защитное покрытие: горячее цинкование.
• Дополнительное покрытие: порошковое / полимерное окрашивание.
• Срок службы: до 30 лет.

Материал изготовления — низколегированная конструкционная сталь 09Г2С. Используются обсадные и электросварные трубы. По согласованию возможно изготовление из материалов согласно Арх. № 4.0639.

Подкосная система формирует пространственно устойчивую конструкцию, позволяющую воспринимать нагрузки в разных направлениях.

Антикоррозионная защита

Для долговечной эксплуатации применяется комбинированная защита:

• Горячее цинкование по ГОСТ 9.307.
• Порошковое или полимерное окрашивание — по требованию заказчика.

Такое покрытие обеспечивает стойкость к атмосферной коррозии, влаге, перепадам температуры и промышленной среде.

Комплектация и опции

Стандартная поставка включает:

• стойку опоры;
• траверсу;
• два подкоса;
• крепёжные элементы;
• антикоррозионное покрытие.

По запросу доступны:

• изготовление под расчётные нагрузки проекта;
• окраска по каталогу RAL;
• комплект метизов и закладных деталей;
• адаптация под конкретную схему ВЛ.

Итоговая комплектация определяется проектной документацией.

Монтаж и эксплуатация

Монтаж выполняется в соответствии с проектом ВЛ и требованиями ПУЭ. Особое внимание уделяется фундаменту и правильной установке подкосов, так как они участвуют в восприятии усилий тяжения.

Рекомендуется:

• периодический осмотр защитного покрытия;
• контроль крепёжных соединений;
• проверка узлов крепления проводов и изоляторов.

При соблюдении регламентов обслуживания опора сохраняет расчётные характеристики на протяжении нормативного срока службы.

Документы и нормативы

Проектирование и изготовление выполняются с учётом действующих нормативов:

Расчёты и конструкции:

• СП 16.13330.2017 «Стальные конструкции».
• СП 20.13330.2016 «Нагрузки и воздействия».
• СП 22.13330.2016 «Основания и фундаменты».

Материалы и защита:

• ГОСТ 19281 — прокат из низколегированных сталей (в т. ч. 09Г2С).
• ГОСТ 9.307 — горячее цинкование.
• ГОСТ 8732 / 8734 — стальные трубы.

Эксплуатация ВЛ:

• ПУЭ.
• СО 153-34.20.121-2006.
• РД 34.20.504-94.

Конкретные параметры принимаются по проектной документации.
