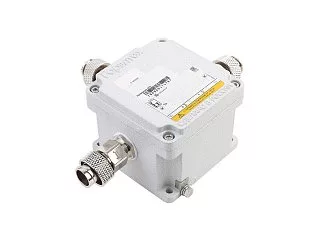

Взрывозащищенная клеммная коробка КСРВ301410 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ301410 — взрывозащищенная клеммная коробка из алюминиевого сплава с вытянутым прямоугольным корпусом внешними габаритами 304,5 × 149,5 × 109 мм. Внутренние размеры составляют 294,5 × 139,5 × 88 мм. Такая геометрия обеспечивает увеличенную длину для последовательного размещения клеммных зажимов и позволяет организовать кабельные подключения с учетом направления подхода линий.
Масса корпуса составляет 2,4 кг. Для размещения оборудования предусмотрена монтажная панель К3014Х массой 0,23 кг. Для нее приведены размеры 285 × 97 × 271 × 84 мм. Последняя буква обозначения панели задает материал: А — алюминий, Н — нержавеющая сталь.
КСРВ301410 рассчитана на установку клемм AVK различных номинальных сечений — от 2,5 до 50 мм². Это позволяет формировать внутри одного корпуса соединения для проводников с разными электрическими параметрами.
Максимально допустимое количество клемм AVK
| Клеммный зажим | Номинальное сечение, мм² | Максимальное количество |
|---|---|---|
| AVK 2,5 | 2,5 | 44 |
| AVK 4 | 4 | 37 |
| AVK 6 | 6 | 28 |
| AVK 10 | 10 | 22 |
| AVK 16 | 16 | 19 |
| AVK 35 | 35 | 14 |
| AVK 50 | 50 | 4 |
Значения относятся к вместимости корпуса без учета пространства, занимаемого кабельными вводами. При смешанной комплектации клеммами разных сечений возможность их совместного размещения проверяется для конкретной схемы.
Для исполнения /IP68 КСРВ301410 заливается компаундом. Масса корпуса составляет 2,4 кг, масса компаунда — 5 кг, итоговая масса — 7,4 кг.
Максимально рекомендуемое количество кабельных вводов
Первое значение относится к резьбе NPT, второе — к метрической резьбе. А — длинная сторона корпуса, Б — короткая.
| Резьба NPT | Метрическая резьба | Сторона А | Сторона Б |
|---|---|---|---|
| 3/8″ | M16×1,5 | 18 / 18 | 6 / 6 |
| 1/2″ | M20×1,5 | 14 / 14 | 6 / 4 |
| 3/4″ | M25×1,5 | 9 / 9 | 3 / 2 |
| 1″ | M32×1,5 | 6 / 5 | 2 / 2 |
| 1 1/4″ | M40×1,5 | 4 / 4 | 1 / 1 |
| 1 1/2″ | M50×1,5 | 3 / 3 | 1 / — |
Для КСРВ301410 сочетания с более крупными вводами в таблице допустимых конфигураций отсутствуют.
Технические характеристики
Применение
КСРВ301410 предназначена для соединения и разветвления электрических цепей, когда требуется вытянутая компоновка клеммных зажимов и значительное количество кабельных подключений по одной из сторон корпуса. Формат 304,5 × 149,5 мм особенно удобен для схем, где оборудование необходимо разместить преимущественно в один протяженный ряд.
Корпус позволяет использовать клеммы AVK с номинальным сечением до 50 мм². Поэтому КСРВ301410 может применяться не только для большого количества соединений малого сечения, но и для меньшего числа линий с проводниками увеличенного сечения.
При выборе комплектации учитываются сечение проводников, максимальные ток и напряжение, тип DIN-рейки, количество клемм и параметры кабельных вводов. При использовании клемм разных размеров их совместное размещение проверяется по допустимой вместимости корпуса.
Преимущества практического использования
Главная конструктивная особенность КСРВ301410 — вытянутый корпус при сравнительно небольшой ширине. Такая форма позволяет разместить до 44 клемм AVK 2,5 либо сформировать конфигурацию из клемм увеличенного сечения вплоть до AVK 50.
Длинная сторона корпуса дает больше возможностей для организации кабельных подключений: например, допускается размещение до 18 вводов 3/8″ NPT или M16×1,5. Это удобно для схем с несколькими кабельными линиями, подходящими к коробке с одного направления.
Возможность подобрать клеммы, кабельные вводы и материал монтажной панели позволяет сформировать комплектацию под конкретную электрическую схему. При необходимости КСРВ301410 доступна в исполнении /IP68 с заливкой компаундом.
Купить Взрывозащищенная клеммная коробка КСРВ301410 из алюминиевого сплава
Заказать взрывозащищенную клеммную коробку КСРВ301410 можно с требуемым набором клеммных зажимов, кабельных вводов и дополнительных исполнений. При подборе необходимо определить количество и сечение проводников, параметры электрических цепей, количество вводимых кабелей и требуемые стороны расположения вводов.
Полное обозначение КСРВ формируется из кода размера, количества и типа клеммных зажимов, количества и типа кабельных вводов, стороны их расположения и выбранных опций. Для КСРВ301410 возможна комплектация клеммами разных сечений; при такой конфигурации проверяется возможность их совместного размещения внутри корпуса.
