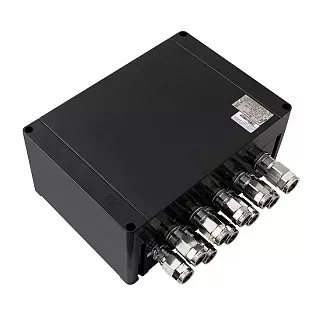

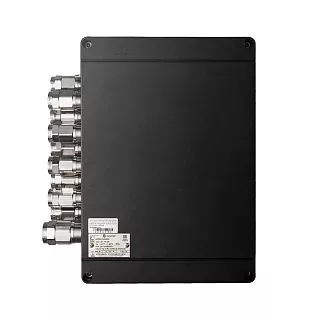

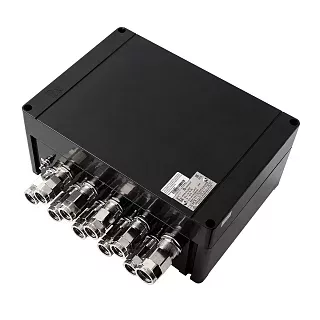

Взрывозащищенная клеммная коробка КСРВ-П302111
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-П302111 — прямоугольный типоразмер серии КСРВ-П с корпусом длиной 299 мм, шириной 209 мм и глубиной 107 мм. По сравнению с КСРВ-П261812 модель имеет увеличенные длину и ширину, но меньшую глубину. Такая геометрия дает больше площади для размещения клеммной сборки при относительно небольшой глубине корпуса.
КСРВ-П302111 заметно отличается от предыдущих типоразмеров по допустимому количеству клемм: для сечений 2,5–16 мм² производитель приводит значения с отдельным указанием максимального количества, которое может быть размещено в одном ряду.
Монтажная панель и монтажная планка
| Элемент | Значение |
|---|---|
| Монтажная панель | КП3021X |
| Монтажная планка | A0154–04 |
| Количество монтажных планок на коробку, шт. | 2 |
Для КСРВ-П302111 предусмотрены монтажная панель КП3021X и две монтажные планки A0154–04. В обозначении панели X является кодом материала: А — алюминий, Н — нержавеющая сталь.
Крепление при помощи монтажных пластин /ПЛАНКА
| Параметр | Значение |
|---|---|
| Монтажные размеры с пластинами, мм | 245 × 60 |
| Диаметр крепежных отверстий, мм | 9 |
Для варианта крепления при помощи монтажных пластин в строке КСРВ-П302111 приведены размеры 245 и 60 мм и диаметр отверстий 9 мм.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 100 (50 в одном ряду) |
| 4 | 82 (42 в одном ряду) |
| 6 | 64 (32 в одном ряду) |
| 10 | 42 (25 в одном ряду) |
| 16 | 25 (21 в одном ряду) |
| 35 | 16 |
| 50 | 13 |
| 70 | — |
| 120/150 | — |
| 240 | — |
КСРВ-П302111 допускает до 100 клемм сечением 2,5 мм², до 82 — для 4 мм², до 64 — для 6 мм², до 42 — для 10 мм² и до 25 — для 16 мм². Для сечения 35 мм² указано 16 клемм, для 50 мм² — 13. Для следующих позиций значения отсутствуют.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 12/12 | 6/6 |
| 1 | 9/9 | 4/4 |
| 2 | 6/6 | 2/2 |
| 3 | 4/4 | 1/1 |
| 4 | 2/2 | 1/1 |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
Для КСРВ-П302111 значения приведены для кабельных вводов кодов 01–4. Для кода 01 допускается 12/12 вводов по стороне А и 6/6 по стороне Б. По мере увеличения размера ввода допустимое количество уменьшается до 2/2 по стороне А и 1/1 по стороне Б для кода 4.
Технические характеристики
Применение
КСРВ-П302111 подходит для соединительных и распределительных схем с большим количеством клемм, когда требуется увеличить площадь внутренней компоновки без существенного увеличения глубины корпуса.
Модель позволяет размещать клеммы различных сечений до 50 мм² в пределах значений, указанных для данного типоразмера, а также организовывать кабельные вводы по сторонам А и Б. При выборе необходимо учитывать совместное размещение клемм, вводов и монтажных элементов, поскольку максимальные значения из отдельных таблиц не суммируются.
Преимущества практического использования
По сравнению с КСРВ-П261812 модель КСРВ-П302111 значительно увеличивает допустимое количество клемм. Для сечения 2,5 мм² вместимость составляет до 100 клемм против 46, для 4 мм² — 82 против 38, для 6 мм² — 64 против 30.
При этом глубина корпуса составляет 107 мм, то есть меньше, чем у КСРВ-П261812 с глубиной 121 мм. Основное увеличение размеров приходится на длину и ширину корпуса.
Для внутренней компоновки предусмотрены монтажная панель КП3021X и две монтажные планки A0154–04.
Следующий типоразмер по каталогу — КСРВ-П302113 с внешними габаритами 299×209×135 мм и массой 2,9 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-П302111
КСРВ-П302111 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, количество и тип клеммных зажимов, типы и количество кабельных вводов, стороны их расположения, необходимость монтажной панели и монтажных планок, а также дополнительные исполнения.Похожие товары
