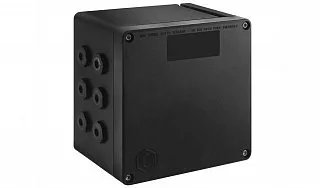

Взрывозащищенная клеммная коробка КНВ-П7242 из армированного полиэстера
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-П7242 из армированного полиэстера предназначена для соединения, разветвления и распределения электрических цепей на промышленных объектах. Модель применяется для создания коммутационных узлов в системах автоматизации, контроля, управления технологическим оборудованием и электроснабжения.
Корпус выполнен из армированного полиэстера — прочного неметаллического материала, обладающего электроизоляционными свойствами и устойчивостью к коррозии. Он не подвержен электрохимической коррозии и не требует дополнительного антикоррозионного покрытия.
КНВ-П7242 имеет удлинённую прямоугольную конфигурацию, позволяющую организовать размещение нескольких групп клеммного оборудования. Такая конструкция удобна для коммутационных узлов, к которым подходят кабельные линии от различных участков технологической установки.

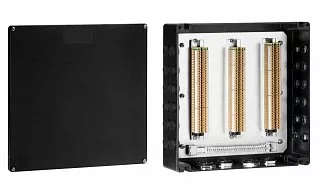

Внутреннее оснащение подбирается индивидуально с учётом электрической схемы. Клеммные терминалы могут размещаться на DIN-рейках. Их количество, тип и расположение определяются числом подключаемых проводников, их сечением и требованиями к организации соединений.
При разработке компоновки необходимо согласовать расположение клеммных блоков, пространство для прокладки проводников и места установки кабельных вводов. Отверстия подготавливаются по предварительно разработанной схеме с соблюдением минимальных расстояний между ними.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Каждое значение в таблице показывает минимальное расстояние между центрами отверстий соответствующих размеров резьбы. Например, между двумя отверстиями M16 необходимо предусмотреть не менее 33 мм, между M20 и M32 — не менее 44,5 мм, между M63 и M80 — не менее 95 мм, а между двумя отверстиями M80 — не менее 110 мм.
Таблица используется при разработке схемы сверления. Фактическая возможность установки кабельных вводов выбранных типоразмеров определяется с учётом доступной площади стенок корпуса, габаритов компонентов и расположения внутреннего оборудования.
Технические характеристики
Применение
КНВ-П7242 применяется для организации распределительных и соединительных узлов в системах промышленной автоматизации, контрольно-измерительных приборов и автоматики (КИПиА), технологической сигнализации и управления производственными процессами.
Модель может использоваться для объединения кабельных линий от нескольких групп датчиков, измерительных приборов и исполнительных механизмов. Внутреннее пространство позволяет разрабатывать компоновку с разделением соединений по функциональному назначению при соблюдении требований к совместному размещению электрических цепей.
Удлинённая конструкция удобна для технологических установок с разветвлённой кабельной инфраструктурой. При размещении коробки можно учитывать направление основных кабельных трасс и предусматривать распределение подключений между доступными сторонами корпуса.
Использование армированного полиэстера актуально для нефтегазовых, химических, нефтехимических и других промышленных предприятий, где электротехническое оборудование подвергается воздействию влаги и коррозионных факторов.
Допустимость применения КНВ-П7242 в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, характеристиками рабочей среды и параметрами подключаемых электрических цепей.
Преимущества практического использования
Прямоугольная конфигурация КНВ-П7242 предоставляет возможности для организации коммутационного узла с несколькими группами электрических соединений. Удлинённая сторона корпуса позволяет рассматривать различные варианты последовательного размещения клеммного оборудования.
Армированный полиэстер сочетает механическую прочность, электроизоляционные свойства и устойчивость к коррозии. Неметаллическая оболочка не требует дополнительного антикоррозионного окрашивания, что особенно актуально при эксплуатации оборудования в условиях воздействия влаги.
Возможность индивидуальной комплектации позволяет подобрать внутреннее оснащение под конкретную электрическую схему. Тип клеммных терминалов, количество DIN-реек и расположение соединений согласовываются с параметрами проводников и требованиями к обслуживанию оборудования.
Схема расположения кабельных вводов разрабатывается с учётом направления кабельных трасс и конструктивных возможностей корпуса. При необходимости предусматриваются различные варианты распределения вводов между его сторонами.
Предварительное согласование схемы сверления позволяет проверить совместное размещение вводов одинаковых и различных типоразмеров, соблюсти минимальные расстояния между отверстиями и избежать взаимных помех между кабельными вводами и внутренними компонентами.
Конкретное взрывозащищённое исполнение подбирается в соответствии с классификацией взрывоопасной зоны, характеристиками электрических цепей и условиями промышленной эксплуатации.
Купить Взрывозащищенная клеммная коробка КНВ-П7242 из армированного полиэстера
У нас можно заказать взрывозащищенную клеммную коробку КНВ-П7242 из армированного полиэстера для комплектации промышленных систем электроснабжения, автоматизации, контроля и управления технологическими процессами.
Для подбора исполнения необходимо предоставить электрическую схему, указать требуемую маркировку взрывозащиты, количество и сечение проводников, тип клеммных терминалов, число кабельных подключений, размеры резьбы и предпочтительное расположение кабельных вводов.
При согласовании заказа учитываются условия эксплуатации, требования к внутреннему оснащению, особенности монтажа и возможность размещения кабельных вводов с соблюдением минимальных расстояний между отверстиями.
