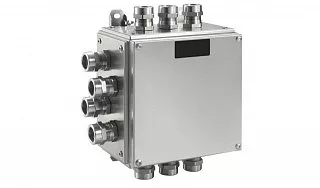

Взрывозащищенная клеммная коробка КНВ-Н 4433B из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 4433B из нержавеющей стали предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.
Корпус и крышка изготовлены из нержавеющей стали AISI 316L, устойчивой к коррозии и воздействию агрессивных промышленных сред. Коробка может применяться внутри производственных помещений и на наружных установках.
КНВ-Н 4433B рассчитана на сложные схемы коммутации с большим количеством проводников и кабельных линий. Клеммные терминалы устанавливаются на DIN-рейках внутри корпуса, а их количество и расположение определяются выбранным сечением проводников и электрической схемой. Конструкция предусматривает возможность организации внутреннего и внешнего заземления.
Прямоугольная форма корпуса обеспечивает различную вместимость сторон: на сторонах B–D допускается большее количество кабельных вводов, чем на сторонах A–C. Для модели предусмотрены резьбы от 3/8″ и M20 до 1 1/2″ и M63.
Максимальное количество отверстий:
| Резьба | B–D, шт. | A–C, шт. |
|---|---|---|
| 3/8″ | 32 | 23 |
| 1/2″ | 32 | 23 |
| 3/4″ | 18 | 12 |
| 1″ | 14 | 10 |
| 1 1/4″ | 7 | 5 |
| 1 1/2″ | 7 | 5 |
| M20 | 32 | 23 |
| M25 | 32 | 23 |
| M32 | 18 | 12 |
| M40 | 14 | 10 |
| M50 | 7 | 5 |
| M63 | 7 | 5 |
Максимальное количество клеммных терминалов:
| Сечение, мм² | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 70 | 95 | 120 | 150 | 240 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество, шт. | 130 | 94 | 72 | 56 | 44 | 35 | 25 | 19 | 12 | 7 | 7 | 5 | 4 |
Технические характеристики
Применение
КНВ-Н 4433B применяется для построения разветвлённых силовых, сигнальных, измерительных и управляющих цепей, а также для организации промежуточных узлов соединения кабельных линий во взрывоопасных зонах.
Коробка подходит для систем автоматизации технологических процессов, КИПиА, цепей управления промышленным оборудованием и других электротехнических систем, где необходимо разместить значительное количество клемм в одном корпусе.
Вместимость модели позволяет формировать крупные узлы коммутации. При использовании проводников сечением 1,5 мм² допускается установка до 130 клеммных терминалов, при 2,5 мм² — до 94, при 4 мм² — до 72. Для силовых линий с увеличенным сечением предусмотрена возможность установки клемм для проводников вплоть до 240 мм².
При формировании кабельной схемы необходимо учитывать не только число клемм, но и размеры вводов. На сторонах B–D для резьбы 3/8″, 1/2″, M20 и M25 допускается до 32 отверстий, на сторонах A–C — до 23.
Преимущества практического использования
КНВ-Н 4433B подходит для схем с высокой плотностью подключений: в зависимости от сечения проводников внутри корпуса может размещаться от 4 до 130 клеммных терминалов.
Корпус из нержавеющей стали AISI 316L обеспечивает коррозионную стойкость и позволяет эксплуатировать коробку в сложных промышленных условиях, включая наружное размещение.
Широкий выбор типоразмеров отверстий позволяет сочетать в одной компоновке кабели различного диаметра. Для небольших вводов предусмотрена высокая плотность размещения, а для крупных кабелей доступны резьбы до 1 1/2″ и M63.
Разница во вместимости сторон B–D и A–C позволяет учитывать реальное направление кабельных трасс и сосредоточить основное количество подключений на более протяжённых сторонах корпуса.
Модель рассчитана как на большое количество проводников малого сечения, так и на ограниченное число силовых соединений большого сечения. Внутренняя компоновка подбирается индивидуально с учётом электрической схемы, количества клемм и расположения вводов.
Купить Взрывозащищенная клеммная коробка КНВ-Н 4433B из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 4433B из нержавеющей стали с подготовкой корпуса и внутренней компоновкой под конкретную кабельную схему.
Для подбора исполнения необходимо указать количество и сечение проводников, требуемое число клеммных терминалов, количество кабелей, размеры и резьбу кабельных вводов, стороны их размещения и необходимое дополнительное оснащение.
