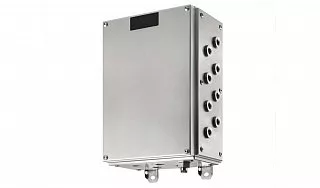

Взрывозащищенная клеммная коробка КНВ-Н 1717B из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 1717B из нержавеющей стали предназначена для соединения, разветвления и коммутации электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.
Корпус и крышка выполнены из нержавеющей стали AISI 316L. Материал обладает высокой коррозионной стойкостью и подходит для эксплуатации оборудования внутри помещений и на наружных установках, в том числе при воздействии агрессивных промышленных сред. Крышка крепится к корпусу невыпадающими винтами из нержавеющей стали.

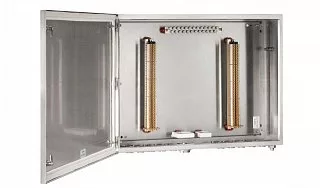

Клеммные терминалы размещаются на DIN-рейках, закреплённых на внутренней монтажной пластине. Компоновка выбирается в соответствии со схемой подключения: возможно расположение клемм в один или несколько рядов, диагональная установка и размещение шины заземления.
Конструкция предусматривает внутренний и внешний элементы заземления. Количество и расположение отверстий под кабельные вводы определяются с учётом их типоразмеров и принятой схемы кабельной разводки.
Максимальное количество отверстий:
| Резьба | B–D, шт. | A–C, шт. |
|---|---|---|
| 3/8″ | 4 | 4 |
| 1/2″ | 4 | 4 |
| 3/4″ | 3 | 3 |
| 1″ | 2 | 2 |
| M20 | 4 | 4 |
| M25 | 4 | 4 |
| M32 | 3 | 3 |
| M40 | 2 | 2 |
Максимальное количество клеммных терминалов:
| Сечение, мм² | 1,5 | 2,5 | 4 | 6 | 10 |
|---|---|---|---|---|---|
| Количество, шт. | 20 | 20 | 20 | 18 | 15 |
Технические характеристики
Применение
КНВ-Н 1717B применяется для соединения и разветвления электрических цепей, расключения кабелей, организации силовых, сигнальных, измерительных и управляющих линий во взрывоопасных зонах.
Коробка подходит для систем автоматизации и управления технологическими процессами, подключения контрольно-измерительного оборудования, наращивания кабельных линий и соединения проводников через клеммные зажимы.
Увеличенное по сравнению с КНВ-Н 1313B внутреннее пространство позволяет размещать большее количество клеммных соединений и кабельных вводов. При использовании проводников сечением 1,5–4 мм² внутри корпуса может быть установлено до 20 клеммных терминалов.
При подборе исполнения необходимо учитывать не только количество клемм, но и сечение проводников, размеры подключаемых кабелей, типоразмеры вводов и стороны их размещения.
Преимущества практического использования
Корпус из нержавеющей стали AISI 316L обеспечивает стойкость к коррозии и позволяет применять КНВ-Н 1717B в сложных условиях промышленной эксплуатации.
Модель относится к неглубоким коробкам без фланцев. Такая конструкция подходит для объектов, где необходимо разместить необходимое количество соединений без применения корпуса увеличенной глубины.
КНВ-Н 1717B допускает установку до четырёх отверстий на каждой из соответствующих сторон корпуса при использовании резьбы 3/8″, 1/2″, M20 или M25. Для более крупных вводов допустимое количество отверстий уменьшается с учётом требуемых монтажных расстояний.
Внутренняя компоновка может формироваться под конкретную электрическую схему. Количество клеммных терминалов зависит от сечения подключаемых проводников и достигает 20 шт. для сечений 1,5, 2,5 и 4 мм².
Для серии доступны дополнительные варианты комплектации, включая монтажную пластину из изоляционного материала, элементы заземления, петли, дренажные и вентиляционные клапаны и дополнительное оборудование из нержавеющей стали.
Купить Взрывозащищенная клеммная коробка КНВ-Н 1717B из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 1717B из нержавеющей стали с комплектацией под конкретную схему подключения и требования объекта.
При заказе необходимо указать количество и сечение проводников, требуемое число клеммных терминалов, количество и размеры кабелей, резьбу кабельных вводов, стороны их размещения, условия эксплуатации и необходимое дополнительное оснащение.
КНВ-Н 1717B имеет неглубокое исполнение без фланцев, габариты корпуса 170 × 170 × 90 мм и массу 2 кг.
